Метод фазированной антенной решетки более усовершенствованный и мощный по сравнению с традиционным ультразвуковым контролем, в котором используется одноэлементный преобразователь.

Преобразователь фазированной решетки представляет собой множество пьезоэлектрических элементов объединенных в одном датчике.

Преобразователь фазированной решетки Преобразователь фазированной решетки


Генератор контролирует все элементы для формирования лучей. Выходом генератора является обычный амплитудный сигнал в реальном времени, эквивалентный стандартному A-скану.

амплитудный сигнал эквивалентный стандартному A-скану


Преимущества метода фазированной решетки многочисленны:
  • различные углы ввода пучков могут быть сгенерированы с помощью одного преобразователя, охватывающего гораздо большую зону контроля нежели контроль обычным ультразвуковым преобразователем
  • больший охват позволяет, увеличивать как скорость сканирования объекта, так и разрешающую способность контроля
  • достоверность контроля, т.е. более точное по сравнению с традиционным ультразвуком регистрация положения и размеров дефектов, а также их интерпретация происходит быстрее и проще
  • вся информация, регистрируемая при контроле, записывается в реальном времени
  • отчеты представляются в виде изображения, что облегчает упрощение расшифровки результатов контроля для персонала

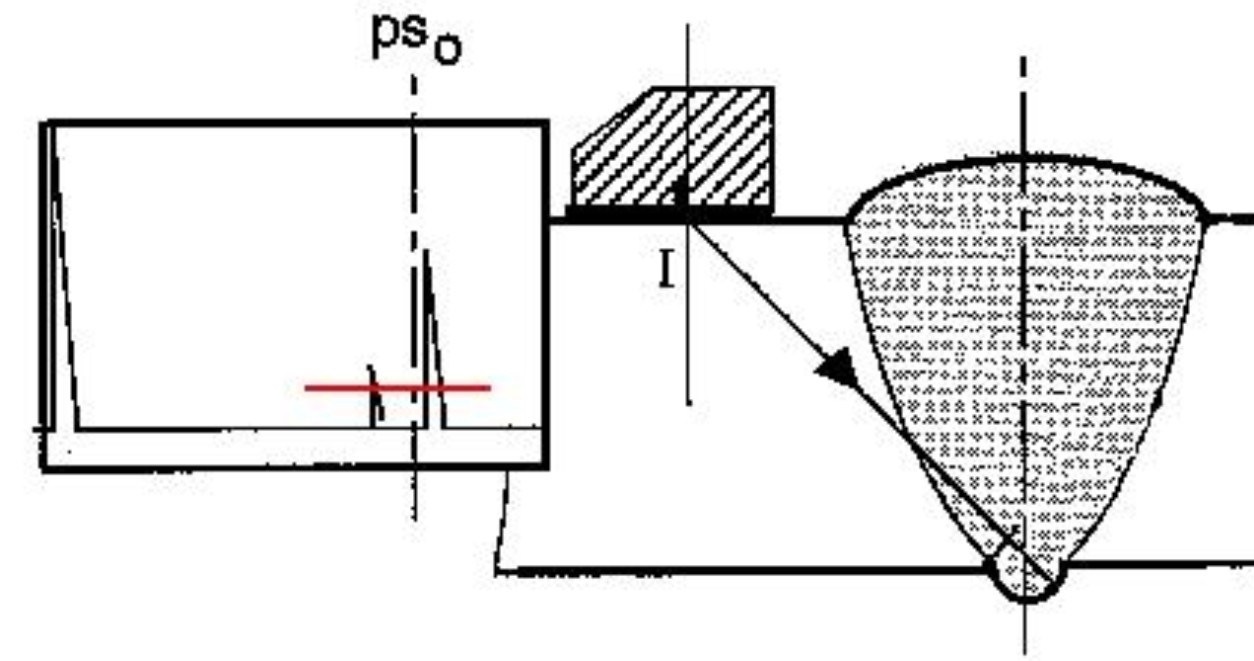

Традиционный ультразвуковой контроль основан на отражении луча от дефекта в материале и представлении результата в виде A-скана.

А-скан

Метод фазированной антенной решетки представляет собой то же самое, если используются изображения A-скана. Однако многие пользователи предпочли бы использование изображений S-скана для выполнения измерений и диагностики.

Визуализация основана на выведении каждого скана отдельно на экран в масштабе 1:1, поэтому к примеру при положении курсора на изображении под углом 45° можно получить А-Скан на луче под 45°. Вы можете перемещать курсор "представленный в декартовых координатах" по краям дефекта и получать информацию о глубине и площади при соответствующем положении курсора.

скан фазированной решетки скан фазированной решетки
